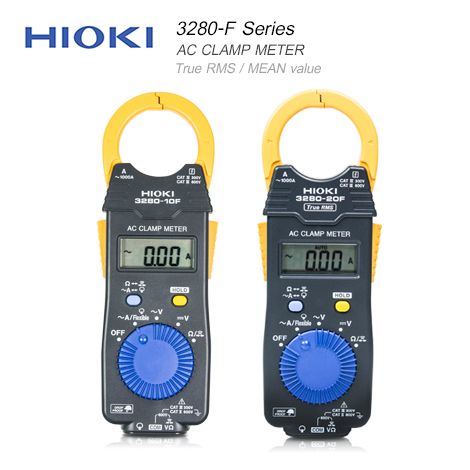

HIOKI 3280-F Series แคลมป์มิเตอร์ AC Current, AC/DC Voltage (MEAN value)

HIOKI 3280-F Series แคลมป์มิเตอร์ AC Current, AC/DC Voltage (MEAN value)

Rugged & Compact, Essential Equipment for Professional Electricians: Measure Current and Voltage with a Single Instrument

Hioki แคลมป์มิเตอร์นั้นถือเป็นอุปกรณ์แคลมป์มิเตอร์ที่ดีที่สุดในระดับเดียวกัน ด้วยความเชี่ยวชาญและความรู้ในด้านเทคโนโลยีของทาง Hioki ที่มีมาจนถึงปัจจุบัน สำหรับ HIOKI-3280-F Series นั้นเป็นแคลมป์มิเตอร์ที่รองรับการวัดค่า ACA Current ที่ 1000A, AC/DC Voltage ที่ 600V, Resistance, Continuity check ทั้งยังรองรับการใช้งานร่วมกับเซ็นเซอร์แบบ Flexible current Sensors รุ่น CT6280 ได้ (แยกจำหน่าย) เมื่อใช้งานร่วมกับ CT6280 จะทำให้รองรับการวัด ACA current สุงสุดที่ 4200A และให้ระยะแคลมป์สูงสุดที่ ø130 mm และเหมาะกับการเข้าไปวัดในจุดที่แคบๆได้เป้นอย่างดี

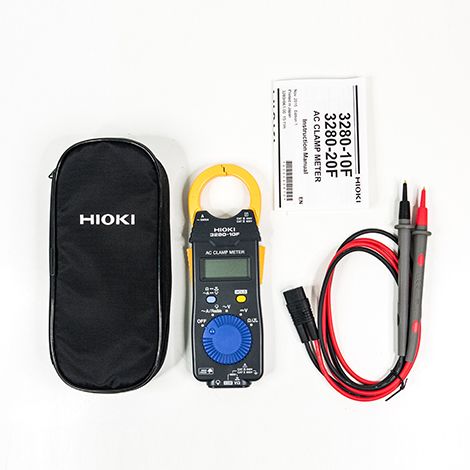

• แต่หากซื้อเป็นรุ่น HIOKI-3280-70F ในชุดอุปกรณ์มาตรฐานจะมาพร้อม Flexible current Sensors รุ่น CT6280 มาด้วยในชุด

Measurement categories

• CAT IV 300V (Current)
• CAT III 600V (Current)
• CAT III 300V (Voltage)
• CAT II 600V (Voltage)

Features

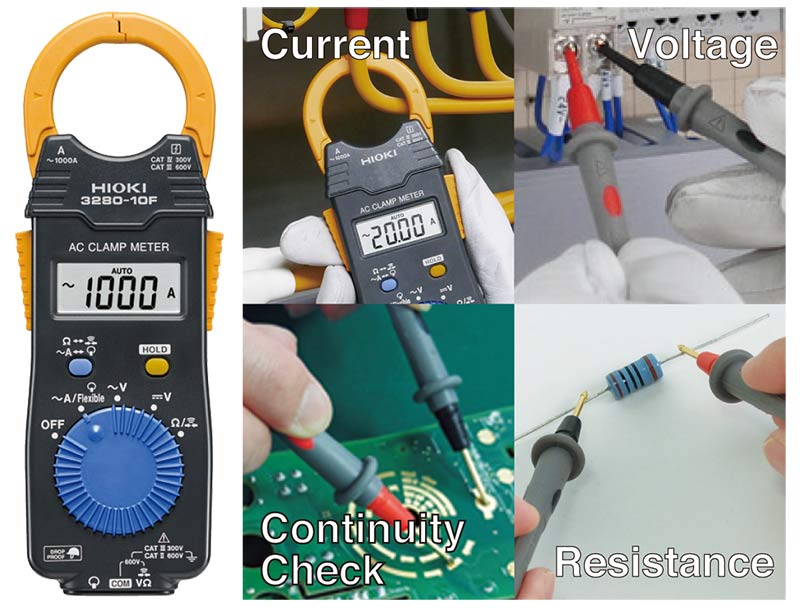

•  นอกจากการวัดค่ากระแสไฟฟ้าแล้วตัวเครื่องยังมีฟังก์ชั่นการวัดค่าแรงดันไฟฟ้าทั้งแบบ AC/DC (Voltage), วัดค่าความต้านทาน (Resistance), และการตรวจสอบความต่อเนื่อง (Continuity check)
• หลักการวัดค่าแบบ Mean value method ซึ่งใช้วิธีค่าเฉลี่ย
• ตัวแกนแคลมป์ออกแบบมาให้มีลักษณะที่บางและกะทัดรัดทำให้หนีบสายไฟได้อย่างรวดเร็วในพื้นที่จำกัด
• ใช้งานร่วมกับเซ็นเซอร์แบบ Flexible current Sensors รุ่น CT6280 ได้ (แยกจำหน่าย) เมื่อใช้งานร่วมกับ CT6280 จะทำให้รองรับการวัด ACA current สุงสุดที่ 4200A และให้ระยะแคลมป์สูงสุดที่ ø130 mm และยังทำให้สามารถใช้วัดกระแสที่ไหลเป็นคู่ของสายไฟหรือในสายไฟที่พันกันหรือเดินอย่างซับซ้อนได้ ซึ่งก่อนหน้านี้ไม่สามารถใช้เซนเซอร์แบบหนีบทำการวัดค่าได้
• ตัวแคลมป์มิเตอร์ Hioki-3280 Series นั้นถูกออกแบบมาให้มีความทนทานโดยรองรับการใช้งานช่วงอุณหภูมิที่ -25 ถึง 65°C และสามารถทนต่อการตกจากที่สูง 1 เมตร ลงบนคอนกรีต
• ฟังก์ชั่นปิดเครื่องอัตโนมัติเมื่อไม่มีการใช้งานภายใน 30 นาที
• ฟังก์ชั่นปรับช่วงการวัดให้เหมาะสมที่สุดโดยอัตโนมัติ (Auto-range) และยังรองรับการตั้งค่าปรับช่วงการวัดแบบ Manual
• ตัวเครื่องจะแสดงผล [OF] หรือ [-OF] หากค่าการวัดมีค่าสูงเกินกว่าที่ตัวเครื่องจะสามารถแสดงผลได้

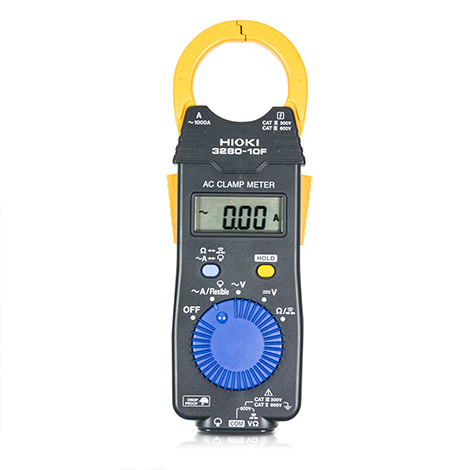

▲ ตัวแคลมป์มีขนาดกะทัดรัด น้ำหนักเบา

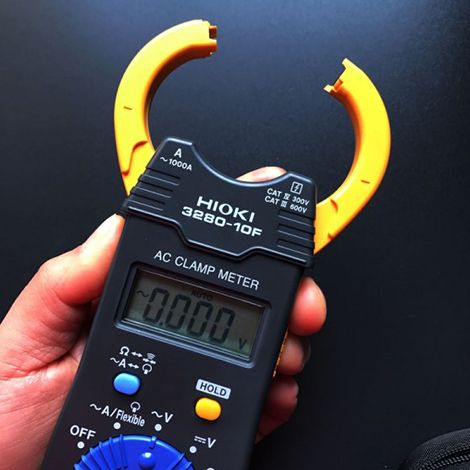

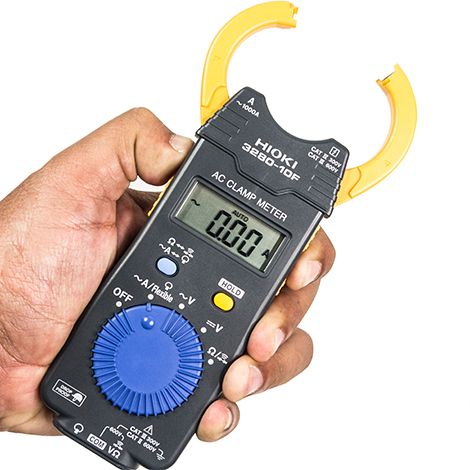

▲ Double Jaw Lever ให้ระยะในการแคลมป์สูงสุดถึง ø33 mm.

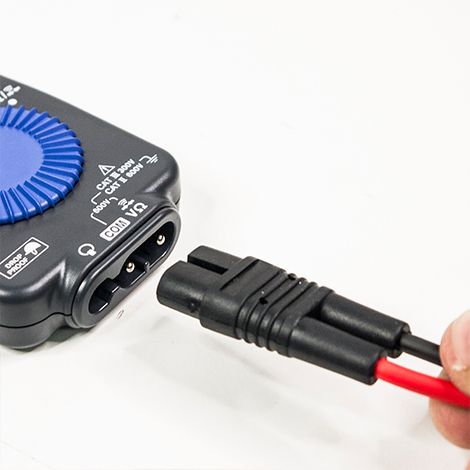

▲ ด้านล่างแคลมป์มีช่องต่อสาย Test Lead Hioki L9208 รองรับการวัดค่าแรงดันไฟฟ้ามาในชุด

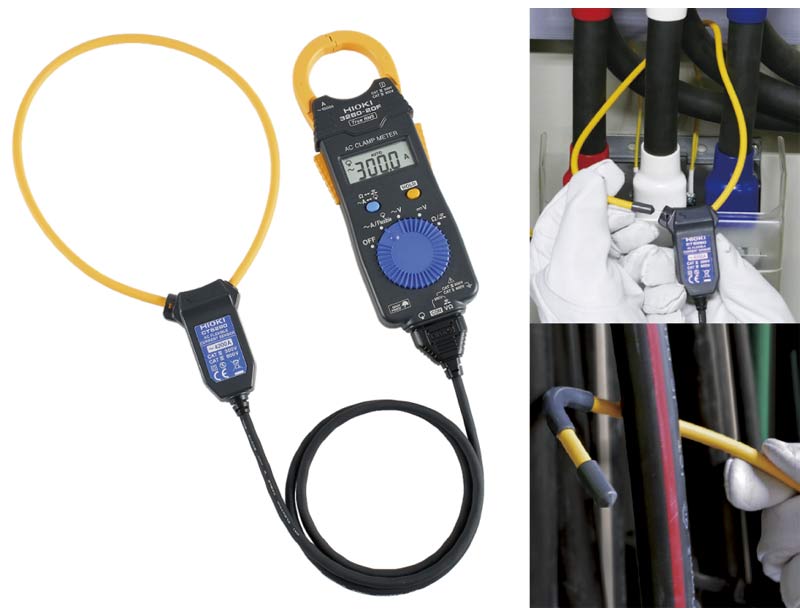

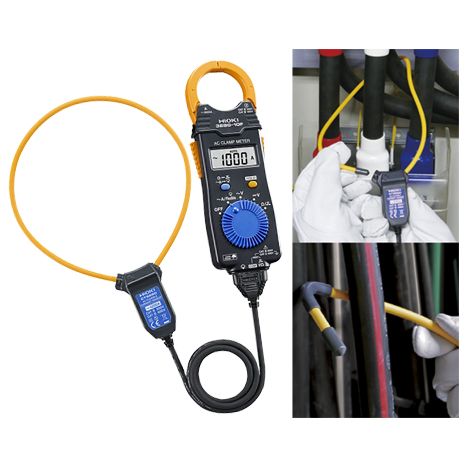

▲ เมื่อใช้งานร่วมกับ AC Flexible Current Sensor รุ่น CT6280 (อุปกรณ์มาในชุด 3280-70F)

Specifications

AC Current – Jaw (ACA)
Range	Accuracy range	Accuracy (50 Hz ≤ f ≤ 60 Hz)
42.00 A	4.00 A to 41.99 A	±1.5% rdg. ±5 dgt.
420.0 A	40.0 A to 419.9 A	±1.5% rdg. ±5 dgt.
1000 A	100 A to 1000 A	±1.5% rdg. ±5 dgt.

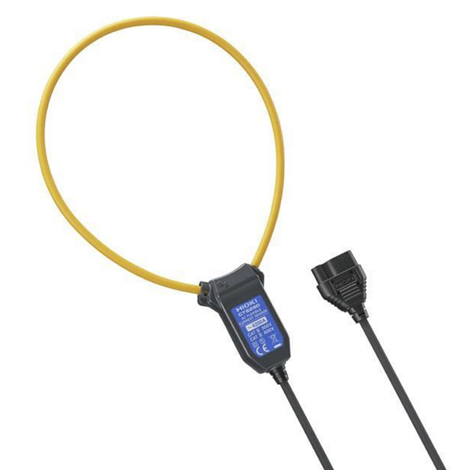

AC Current – Flexible loop (ACA) | เมื่อใช้งานร่วมกับ CT6280 : AC FLEXIBLE CURRENT SENSOR
Range	Accuracy range	Accuracy (50 Hz ≤ f ≤ 60 Hz)
420.0 A	40.0 A to 419.9 A	±3.0% rdg. ±5 dgt. (includes accuracy of CT6280 AC Flexible Current Sensor: ±1.0% rdg.)
4200 A	400 A to 4199 A

*1: Includes accuracy of CT6280 AC Flexible Current Sensor: ±1.0% rdg.
*2: Accuracy is not defined for currents of 1000 A or more or currents of 5×10⁵ A•Hz or more.

AC Voltage (ACV)
Range	Accuracy range	Accuracy		Input impedance
		45 Hz ≤ f ≤ 66 Hz	66 Hz ≤ f ≤ 500 Hz
4.200 V	0.400 V to 4.199 V	±1.8% rdg. ±7 dgt.	±2.3% rdg. ±8 dgt.	11 MΩ ±5%
42.00 V	4.00 V to 41.99 V
420.0 V	40.0 V to 419.9 V			10 MΩ ±5%
600 V	400 V to 600 V

DC Voltage (DCV)
Range	Accuracy range	Accuracy	Input impedance
420.0 mV	40.0 mV to 419.9 mV	±2.5% rdg. ±5 dgt.	100 MΩ or more
4.200 V	0.400 V to 4.199 V	±1.0% rdg. ±3 dgt.	11 MΩ ±5%
42.00 V	4.00 V to 41.99 V		10 MΩ ±5%
420.0 V	40.0 V to 419.9 V
600 V	400 V to 600 V

Resistance (Ω)
Range	Accuracy range	Accuracy	Open circuit voltage
420.0 Ω	40.0 Ω to 419.9 Ω	±2.0% rdg. ±4 dgt.	3.4 V or less
4.200 kΩ	0.400 kΩ to 4.199 kΩ
42.00 kΩ	4.00 kΩ to 41.99 kΩ
420.0 kΩ	40.0 kΩ to 419.9 kΩ
4.200 MΩ	0.400 MΩ to 4.199 MΩ	±5.0% rdg. ±4 dgt.
42.00 MΩ	4.00 MΩ to 41.99 MΩ	±10.0% rdg. ±4 dgt.

Continuity Check
Range	Accuracy	Threshold of buzzer sound	Open circuit voltage
420.0 Ω	±2.0% rdg. ±4 dgt.	50 Ω ±40 Ω or less	3.4 V or less

General’s Specifications

AC measurement method	MEAN value
Other functions	◉ Continuity: (50 Ω ±40 Ω) or less buzzer sounds ◉ Data hold ◉ Auto power save ◉ Auto zero (DC A)
Maximum input current	◉ Jaw (3280-10F): 2000 A AC continuous (45 Hz to 66 H) ◉ Flexible loop (3280-10F + CT6280): 4200 A AC continuous (50 Hz to 60 Hz)
Maximum input voltage	600 V AC/DC and 3×106 V•Hz or less (ACV/DCV)
Overload protection	600 V AC/DC (ACV/DCV/Ω/continuity)
Maximum rated voltage to earth	◉ Jaw, CT6280: 600 V AC (Measurementcategory III), 300 V AC (Measurement category IV) (Anticipated transient overvoltage: 600 V) ◉ Voltage measurement terminal: 600 V AC (Measurement category II), 300 V AC (Measurement category III) (Antipated transient overvoltage: 4000 V)
Display update rate	400 ms ±25 ms.
Zero display range	5 counts (AC Current, jaw – flexible loop)
Maximum measurable conductor diameter	◉ Hioki-3280 Series : ø33 mm or less ◉ CT6280: ø130 mm or less
Operating temperature and humidity	◉ Temperature: -25°C to 65°C ◉ Humidity: 80% RH or less (no condensation)
Storage temperature and humidity	◉ Temperature: -25C to 65C ◉ Humidity: 80% RH or less (no condensation)
Standards	◉ IP40: EN60529 ◉ Safety: EN61010 ◉ EMC: EN61326
Power supply	◉ CR2032 Coin-shaped lithium battery ×1 (3 V DC) ◉ Maximum rated power: 15 mVA
Continuous operating time	◉ Approx. 120 hours (AC current measurement mode, continuous, unloaded)
Dimensions	◉ 3280-F Series: Approx. 57 × 175 × 16 mm ◉ CT6280: Approx. 42 × 65 × 18 mm (excluding the flexible loop and output cable)
Weight	◉ 3280-F Series: Approx. 100 g (including battery) ◉ CT6280: Approx. 71 g

Option accessories (อุปกรณ์เสริมสามารถสั่งซื้อเพิ่มได้)

Option accessories (อุปกรณ์เสริมสามารถสั่งซื้อเพิ่มได้)	▼ 9209 Test Leads Holder.	▼ L4933 Contact Pin Set (Can be connected to the tip of the L9208, which comes with the instrument.)	▼ L4934 Small Alligator Clip Set (Can be connected to the tip of the L9208, which comes with the instrument.)
	▼ 9398 CARRYING CASE.	▼ L9208 TEST LEAD length 70 cm.	▼ CT6280 • 4200 A AC Large current measurement • Ø130 mm (5.12″)
