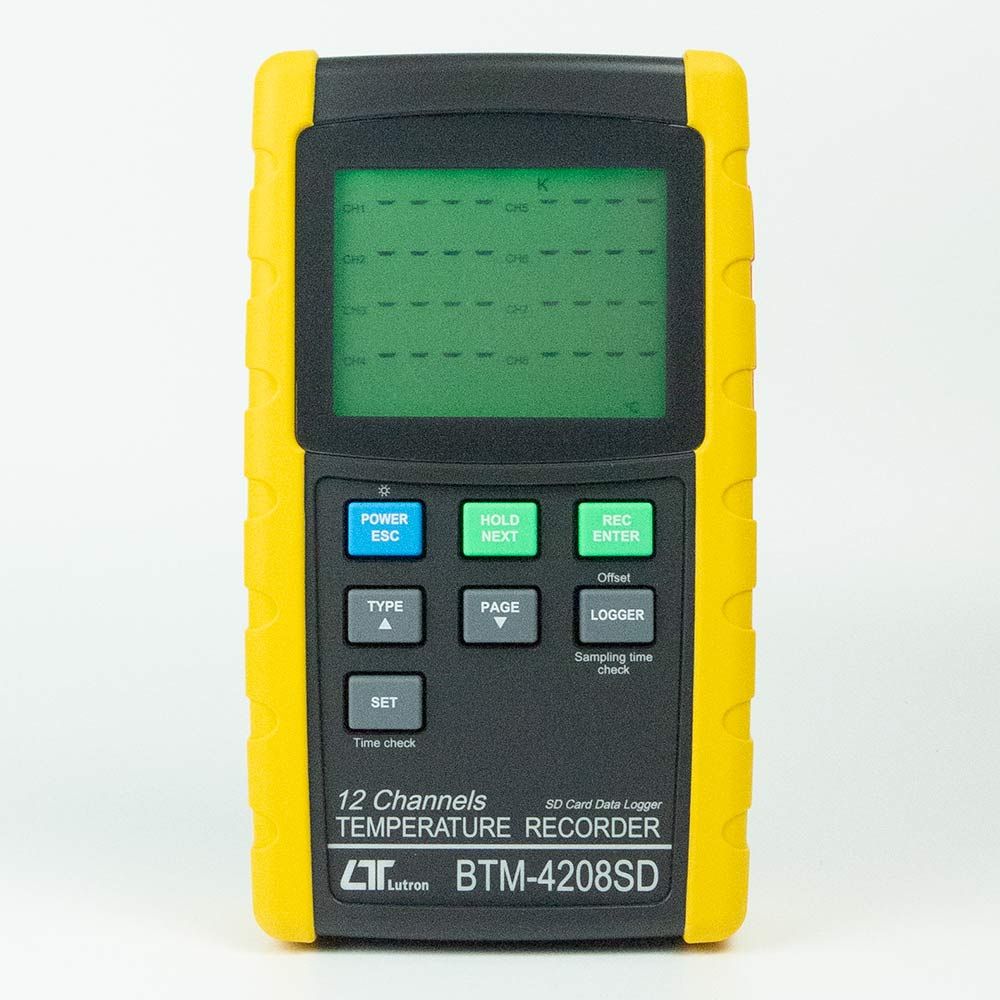

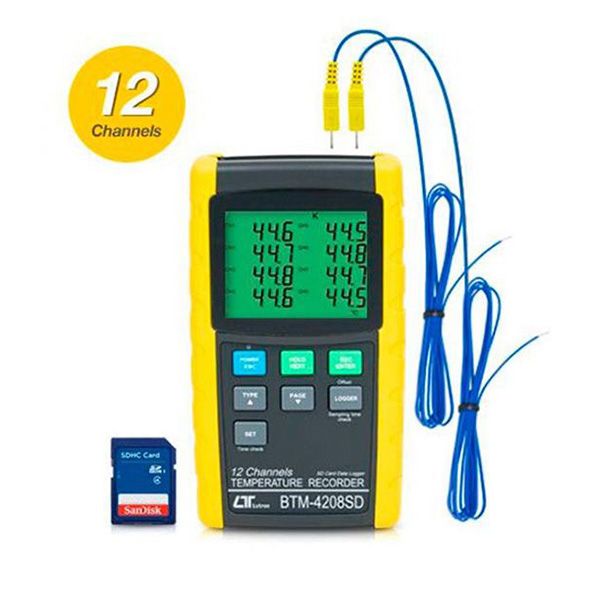

Lutron BTM-4208SD เครื่องวัดและบันทึกอุณหภูมิ 12 ช่องโพรบ
(12-channel digital thermometer with SD Card datalogger)
เครื่องวัดและบันทึกอุณหภุมิแบบ 12 channels ใช้ร่วมมกับโพรบวัดอุณหภูมิ Thermocouple type K, J, T, E, R, S หน้าจอ LCD กว้างพิเศษ มีไฟ Green light blacklight สะดวกแก่การอ่านค่าวัดอุณหภูมิชัดเจน ตัวเครื่องมีฟังก์ชั่น Auto power off, Data hold, record MAX. and MIN. reading และ RS232/USB PC COMPUTER interface.
FEATURES
- ✔ เครื่องวัดและบันทึกอุณหภูมิ 12 channels ผ่าน SD card โดยไม่จำเป็นต้องใช้กระดาษจด
- ✔ ผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกไว้ได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก / ปี/ เดือน/ วันที่/ ชั่วโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel
- ✔ ตัวเครื่องรองรับ Thermocouple Type K, J, T, E, R, S
- ✔ บันทึกค่าการวัดลงบน SD Card แบบเรียลไทม์ โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้ตั้งแต่ 1 วินาที ถึง 3600 วินาที (ในการบันทึกแบบ Auto จะสามารถตั้งความถี่ในการบันทึก เป็น Step ได้ดังนี้ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที)
- ✔ ช่วงการวัด Thermocouple Type K: -100 ถึง 1300ºC และ Type J: -100 ถึง 1200ºC
- ✔ แสดงผลค่าการวัดแบบ 2 หน้า ตั้งแต่ Ch1 ถึง Ch8 หรือ Ch9 ถึง Ch12 ในหน้าจอเดียวกัน
- ✔ แสดงผลค่าความละเอียดสูงสุด 0.1ºC
- ✔ หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย
- ✔ ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง
- ✔ ปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งาน
- ✔ ตัวเครื่องมีฟังก์ชั่นค้างค่าผลการวัดที่หน้าจอ และสามารถกดเรียกดู ค่าการวัดสูงสุด / ค่าการวัดต่ำสุดได้
- ✔ ตัวเครื่องใช้ไฟจาก Batteries AA จำนวน 8 ก้อน (ทางเลกะแถมให้ฟรี)
- ✔ รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่าย)
- ✔ รองรับการ SD Card ขนาด 1GB ถึง 32GB
- ✔ ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่าย)

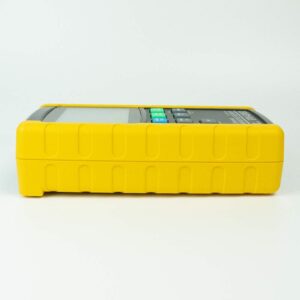

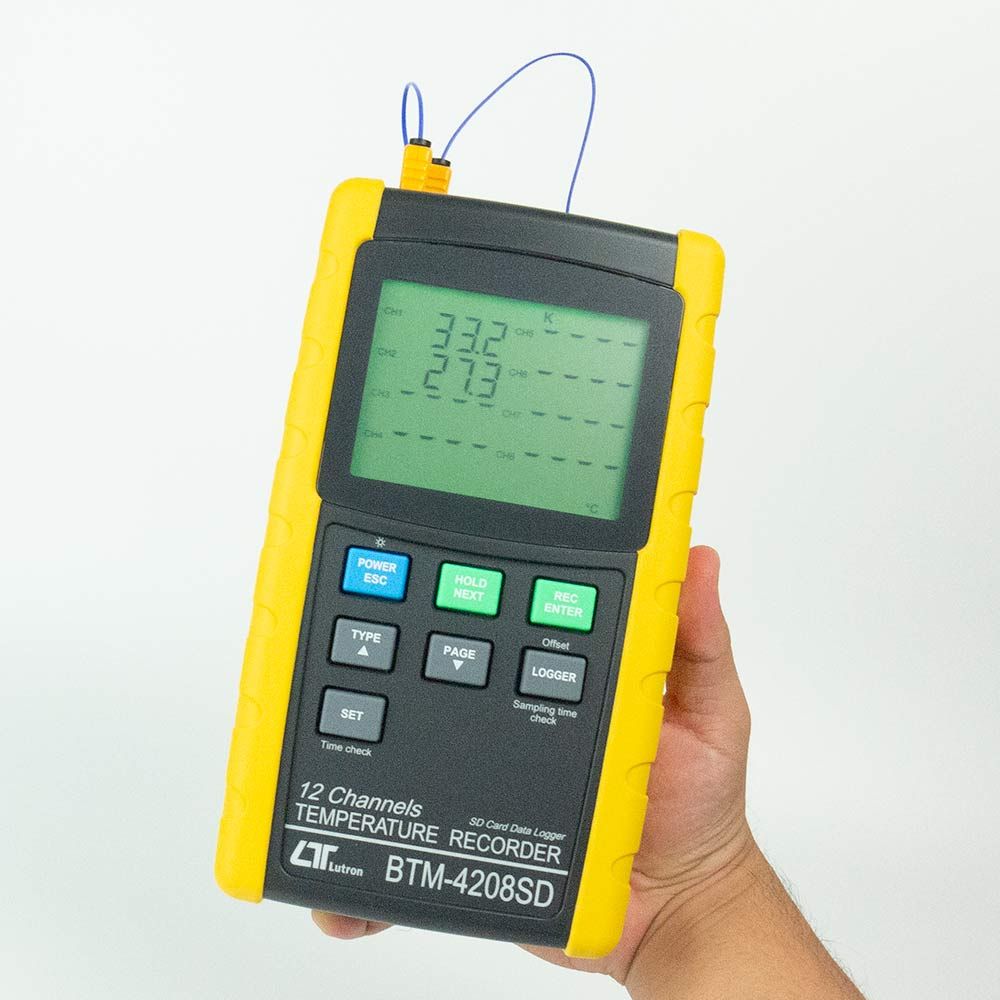

▲ ขนาดตัวเครื่องเมื่อถือ

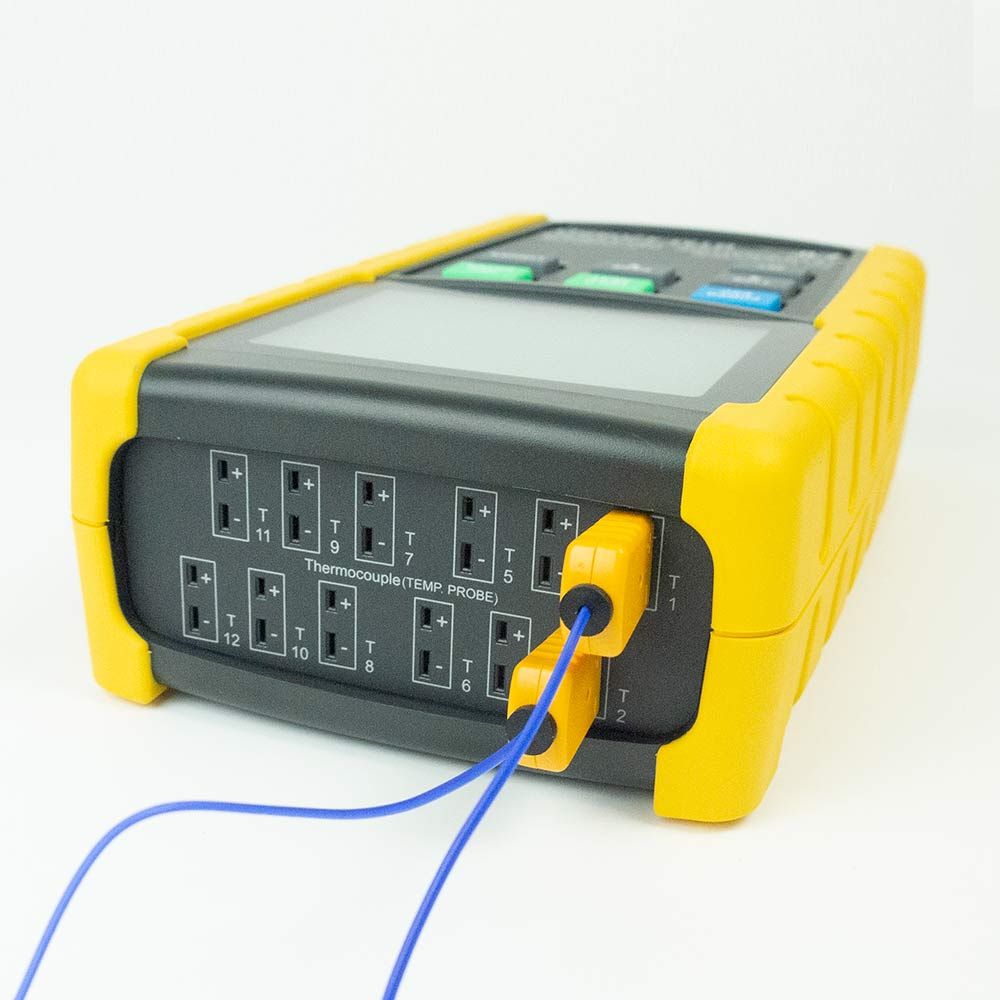

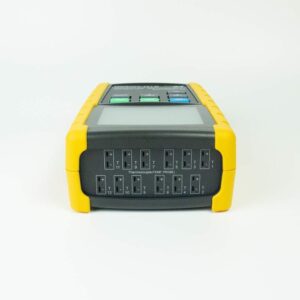

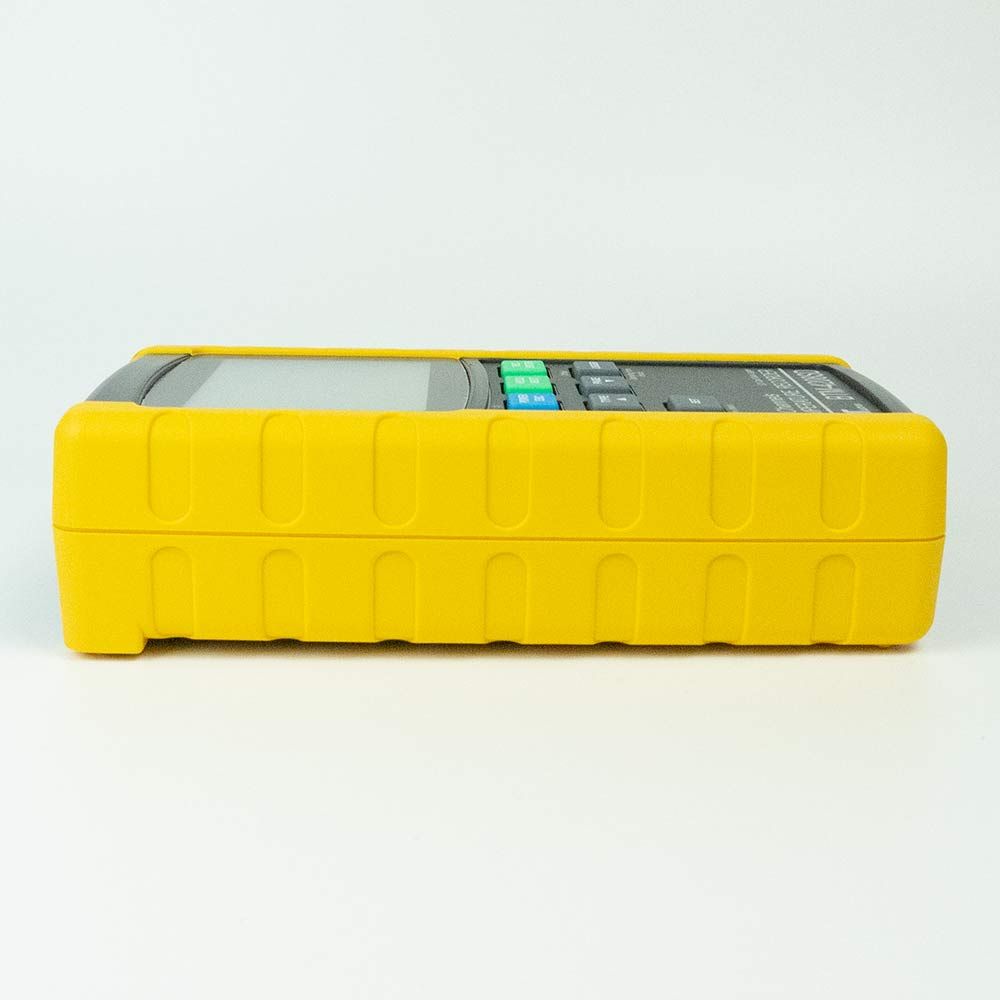

▲ ช่องต่อ Thermocouple

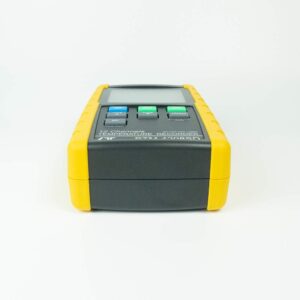

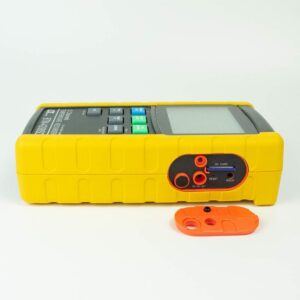

▲ ช่องใส่ SD Card และ ช่องต่อ RS232 และ Adapter DC 9V

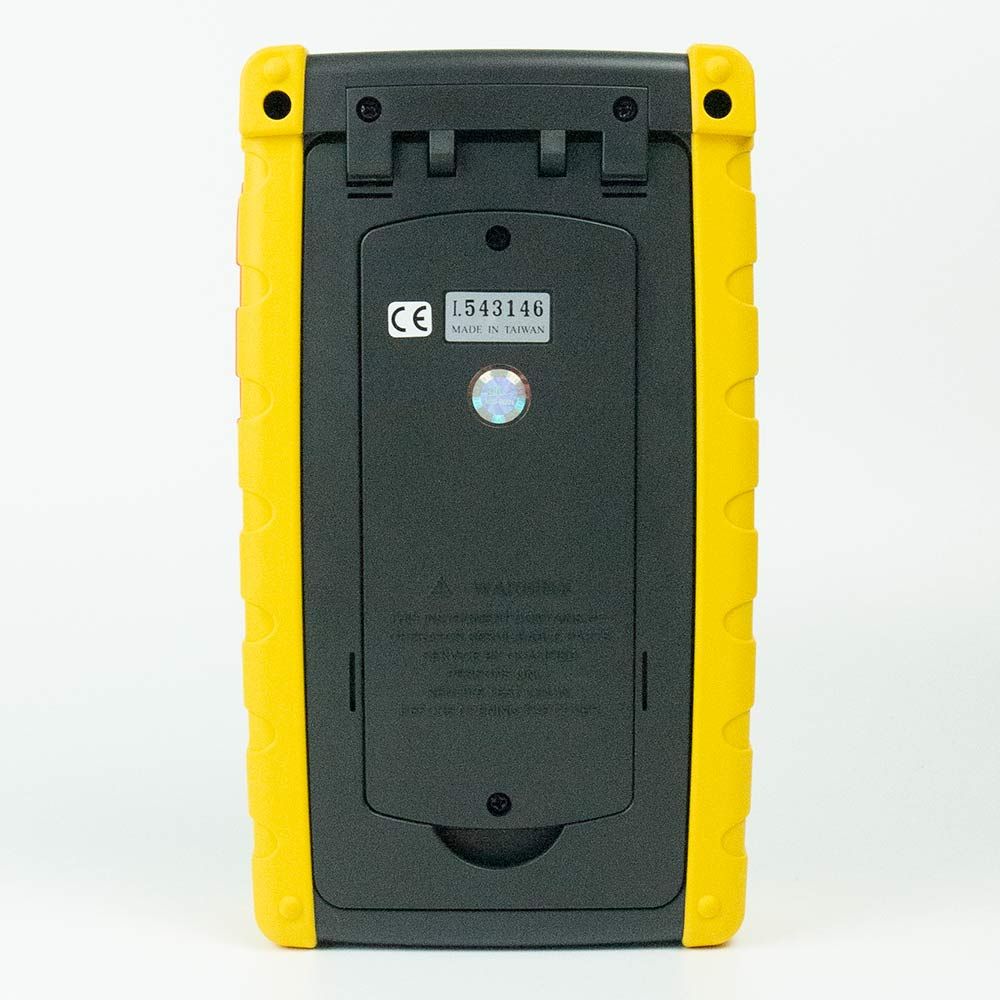

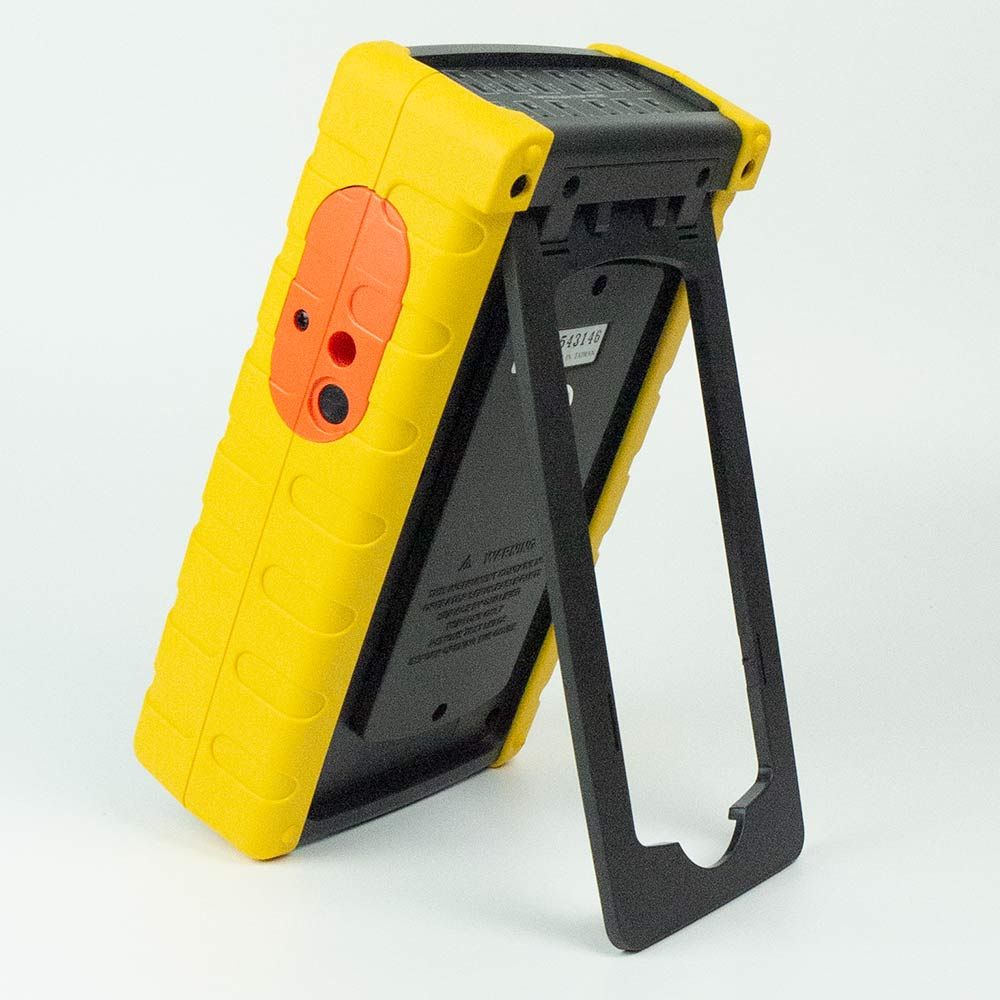

▲ ตัวเครื่องมีขาตั้งด้านหลัง

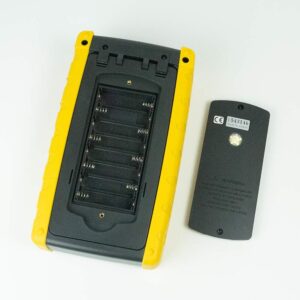

▲ ช่องสำหรับใส่แบตเตอรี่ขนาด AA จำนวน 8 ก้อน

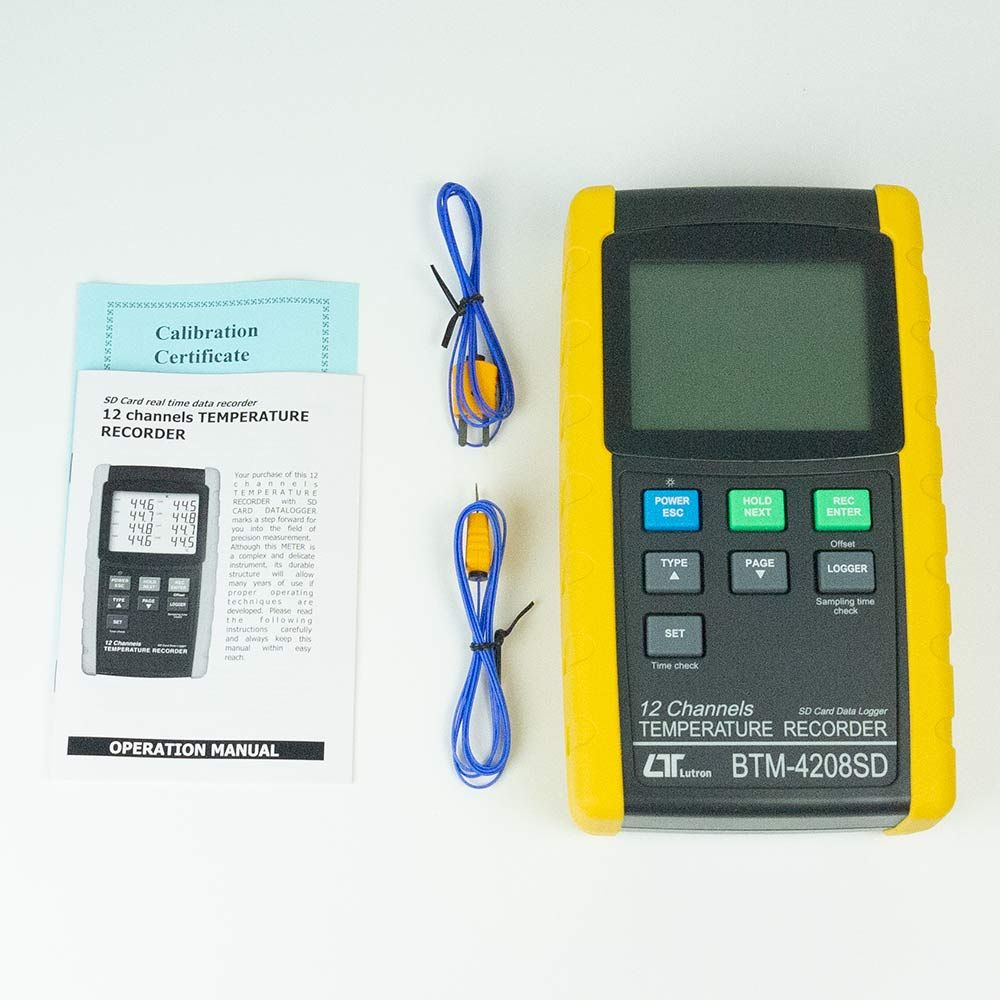

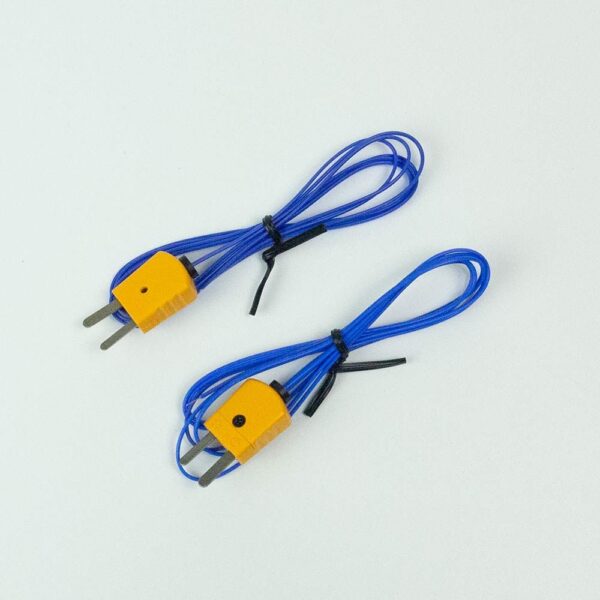

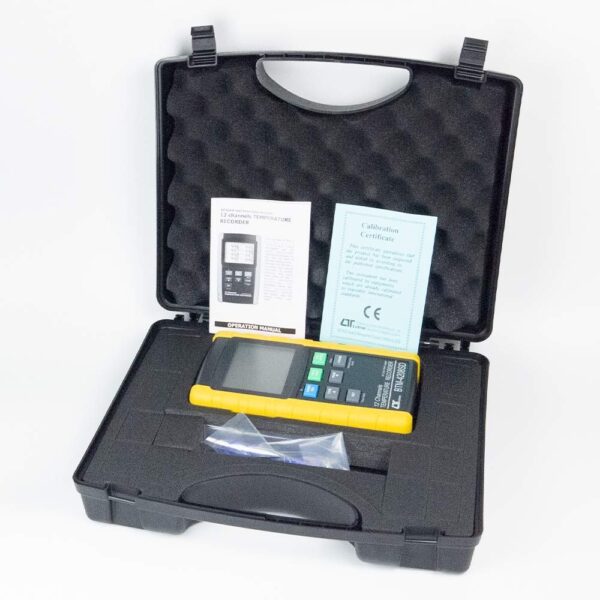

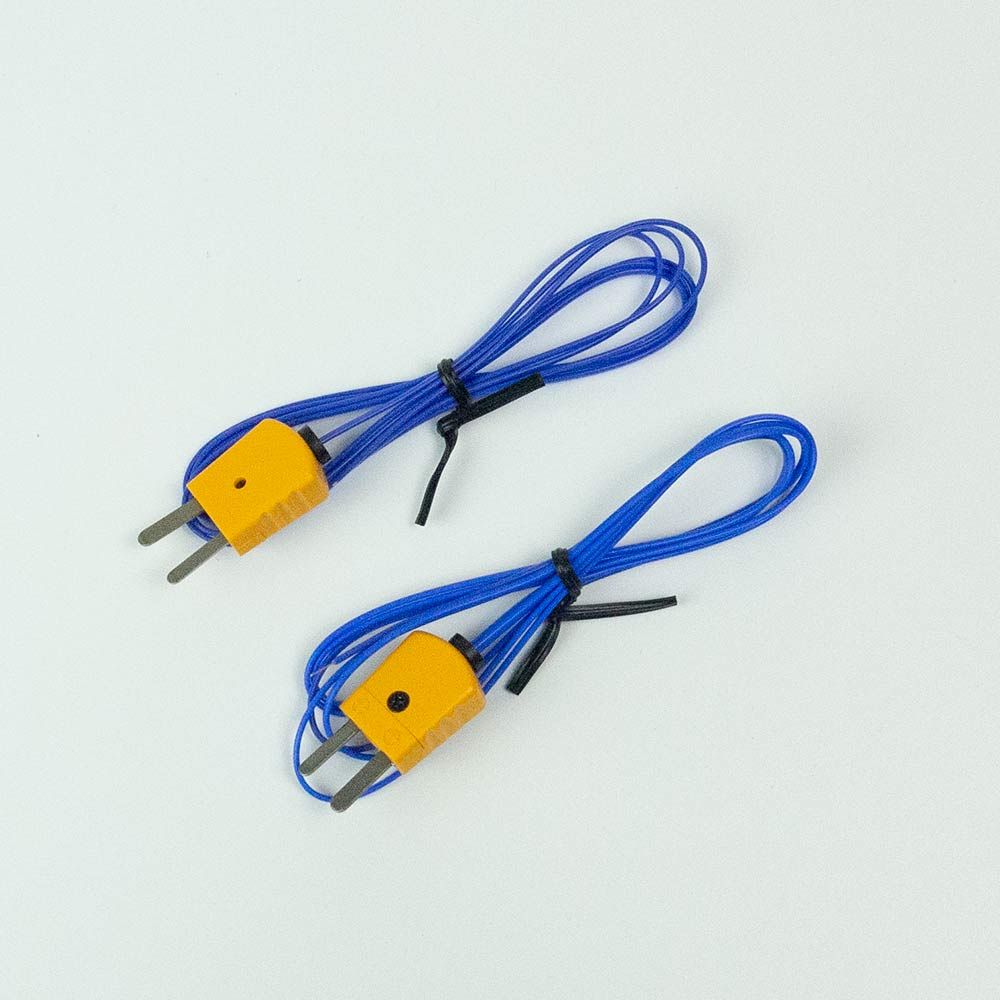

▲ อุปกรณ์ที่มาในชุดพร้อมใช้งานได้ทันที
▼ เลือกซื้อ Sensor Thermocouple เพิ่มเติม (แยกจำหน่าย)
1. รูปแบบการนำไปใช้งาน เช่น นำไปวัดค่าอุณหภูมิในลักษณะใด จะได้ เลือกลักษณะของหัวโพรบให้ตรงกับลักษณะของการนำไปใช้งาน (วัดอุณหภูมิพื้นผิวของชิ้นงาน / วัดอุณหภูมิโดยการจิ้มวัดเพื่อวัดค่าอุณหภูมิภายใน(โพรบปลายแหลม) / วัดวัดอุณหภูมิของของเหลว / วัดอุณหภูมิของอากาศหรือก๊าซ / หรือ การวัดอุณหภูมิทั่วไป)2. ช่วงการวัดอุณหภูมิที่ต้องการใช้งาน ช่วงการวัดอุณหภูมิเป็นสิ่งสำคัญอีกอย่างที่ผู้ใช้งานจะต้องทราบว่าต้องการนำโพรบไปวัดที่ช่วงอุณหภูมิที่ช่วงการใช้งานย่านการวัดที่กี่องศา และไม่ควรเลือกให้ใกล้เคียงช่วงการวัดสูงสุดหรือต่ำสุดจนเกินไป ตัวอย่างเช่นผู้ใช้งานที่ช่วงอุณหภูมิ -10 ถึง 50℃ ลูกค้าก็ควรที่จะเลือกโพรบที่ช่วงการวัดของโพรบ ไม่ให้พอดีกับช่วงใช้งานของลูกค้าควรจะเพื่อที่ประมาณ 5-10℃ เป็นอย่างน้อยนั้นเอง
การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL
การดูผลการบันทึกข้อมูล ซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ “EXCEL File” เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถเปิดดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน
EXCEL data screen (for example)
EXCEL graphic screen (for example)
▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)
โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับเครื่องมือวัดและบันทึกข้อมูลของแบรนด์ LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถทำงานร่วมกัน โดยรองรับการใช้งานร่วมกับคอมพิวเตอร์ระบบปฏิบัติการ WINDOWS
โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของระบบบันทึกข้อมูล, การแสดงข้อความ, การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องบันทึกข้อมูลเพื่อแจ้งเตือน, การค้นข้อมูล, รายงานข้อความ, รายงานแผนภูมิ. สามารถตั้งค่าให้ตัวเครื่องมือวัดบันทึกผลการวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน
หากผู้ใช้งานต้องการใช้ Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้วนั้น สิ่งที่จำเป็นต้องมีอีกอย่างคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02), หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด
| Sensor Type | Range | Resolution | Accuracy |
| Type K | -50.1 to -100.0 °C | 0.1 °C | ±(0.4 % + 1 °C) |
| -50.0 to 999.9 °C | ±(0.4 % + 0.5 °C) | ||
| 1000 to 1300 °C | 1 °C | ±(0.4 % + 1 °C) | |
| -58.1 to -148.0 °F | 0.1 °F | ±(0.4 % + 1.8 °F) | |
| -58.0 to 999.9 °F | ±(0.4 % + 1 °F) | ||
| 1000 to 2372 °F | 1 °F | ±(0.4 % + 2 °F) | |
| Type J | -50.1 to -100.0 °C | 0.1 °C | ±(0.4 % + 1 °C) |
| -50.0 to 999.9 °C | ±(0.4 % + 0.5 °C) | ||
| 1000 to 1150 °C | 1 °C | ±(0.4 % + 1 °C) | |
| -58.1 to -148.0 °F | 0.1 °F | ±(0.4 % + 1.8 °F) | |
| -58.0 to 999.9 °F | ±(0.4 % + 1 °F) | ||
| 1000 to 2102 °F | 1 °F | ±(0.4 % + 2 °F) | |
| Type T | -50.1 to -100.0 °C | 0.1 °C | ±(0.4 % + 1 °C) |
| -50.0 to 400.0 °C | 0.1 °C | ±(0.4 % + 0.5 °C) | |
| -58.1 to -148.0 °F | 0.1 °F | ±(0.4 % + 1.8 °F) | |
| -58.0 to 752.0 °F | 0.1 °F | ±(0.4 % + 1 °F) | |
| Type E | -50.1 to -100.0 °C | 0.1 °C | ±(0.4 % + 1 °C) |
| -50.0 to 900.0 °C | ±(0.4 % + 0.5 °C) | ||
| -58.1 to -148.0 °F | 0.1 °F | ±(0.4 % + 1.8 °F) | |
| -58.0 to 999.9 °F | ±(0.4 % + 1 °F) | ||
| 1000 to 1652 °F | 1 °F | ±(0.4 % + 2 °F) | |
| Type R | 0 to 600 °C | 1 °C | ±(0.4 % + 0.5 °C) |
| 601 to 1700 °C | ±(0.4 % + 1 °C) | ||
| 32 to 1112 °F | 1 °F | ±(0.4 % + 1 °F) | |
| 1113 to 3092 °F | ±(0.4 % + 2 °F) | ||
| Type S | 0 to 1500 °C | 1 °C | ±(0.5 % + 3 °C) |
| 32 to 2732 °F | 1 °F | ±(0.5 % + 5 °F) |
| Circuit | Custom one-chip of microprocessor LSI circuit |
| Display | LCD size: 82 mm x 61 mm * with green color backlight |
| Channels | 12 channels: T1, T2, T3, T4, T5, T6, T7, T8, T9, T10, T11, T12 |
| Sensor type | Thermocouple probe Type K, J, T, E, R, S |
| Resolution | 0.1ºC/ 1ºC, 0.1ºF/ 1ºF |
| Datalogger Sampling Time Setting Range | Auto: 1 second to 3600 seconds @ Sampling time can be set to 1 second, but memory data may loss |
| Manual: Push the data logger button once will save data one time @ Set the sampling time to 0 second |
|
| Data error no. | ≤0.1% no. of total saved data typically |
| Loop Datalogger | The record time can be set for the duration of every day |
| Advanced setting |
|
| Temperature Compensation | Automatic temp. compensation for the type K, J, T, E, R, S thermocouple |
| Linear Compensation | Linear Compensation for the full range |
| Offset Adjustment | To adjust the zero temperature deviation value |
| Probe Input Socket | 2 pin thermocouple socket 12 sockets for T1 to T12 |
| Over Indication | Show “- – – -“ |
| Data Hold | Freeze the display reading |
| Memory Recall | Maximum & Minimum value |
| Sampling Time of Display | Approx. 1 second |
| Data Output | RS232/USB PC computer interface |
| Power off | Auto shut off saves battery life or manual off by push button, it can select in the inner function |
| Operating Temperature / Humidity | 0 to 50ºC / Less than 85%RH |
| Power Supply | Alkaline or heavy duty DC 1.5V battery (UM3, AA) x 8 PCs, or equivalent |
| DC 9V adapter input (AC/DC power adapter is optional) | |
| Weight | 795 g |
| Dimension | 225 x 125 x 64 mm |
| Accessories Included
อุปกรณ์มาตรฐานที่มีมาในชุด |
|
